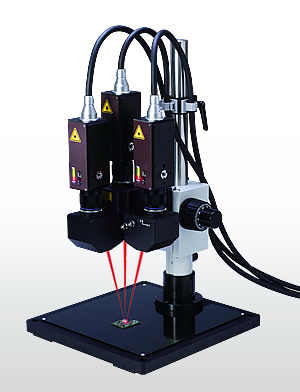

LV-3800光學測量單元

時間： 2013-11-26　

LV-3800光學測量單元,電話：020-32056193，傳真：020-82348703

LV-3800是3維非接觸式激光多普勒振動測量系統。對于微小構造物，微小質量物體等，使用接觸方式測量困難的超聲波驅動的振動對象等，可X，Y，Z各方向3軸同時進行振動測量。比較以前的產品，更加小型化，激光投射點的位置確定更加便利。

應用領域

  • VCM（音圈電機）的工作狀態測量
  • 壓電元件的剪切應力的狀態測量
  • 超聲波關聯物體的振動測量
  • 各種機械以及一般構造物的非接觸3維振動測量

    特長

    • 可3維非接觸測量振動頻率范圍0.3 Hz～100 kHz ※1

    • 裝有LV-0181定位用內置數碼相機測量部位可清晰地在電腦顯示器上表示確認 ※2

    • 激光焦點直徑約φ30 μm可測量微小物體

    • 可進行1維（表面振動）/ 2維（表面振動與面內1軸）/ 3維（X，Y，Z）振動測量

    • 可確定左右方向的激光投射位置，也可以倒置設置測量

    • 配套激光多普勒振動儀LV-1800，LV-1710/LV-1720/1720A等

      簡要規格

      配套激光多普勒振動儀

      LV-1800
      LV-1710
      LV-1720A
      LV-1720

      光學參數

      		檢測器尺寸 M22 X 0.5 長度 4 mm
      測量距離 165 mm
      觀測裝置 觀測裝置 LV-0181定位用照相機
      焦點調節單元 方式 手動粗調 / 微調
      上下調節 30 mm
      粗動調節 36 mm/R
      微動調節 0.2 mm/R
      伸延長度 100 mm
      脫落防護 裝備脫落防護裝置

      基臺

      材料

      		鋁制（配有上磁鋼板）
      尺寸 310 mm X 300 mm
      固定 0°(垂直)/90°/180°/270°
      激光安全標準 激光安全等級 3R級
      3維光學系統 夾角 17°
      夾角調整 ±1°

      夾角調整

      		±1°
      擴展性 可2軸使用
      激光焦點 各軸設置激光多普勒傳感器分別實施

      使用環境

      		使用環境 依照配套傳感器
      重量 15.5 kg（不包括傳感器）
