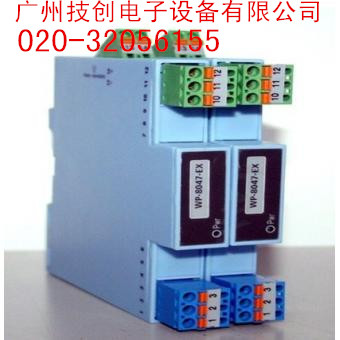

WP-8041-EX檢測端隔離式安全柵

時間： 2013-11-19　

WP-8041-EX系列檢測端隔離式安全柵（HART）

廣州技創電子設備有限公司—優勢供應香港上潤WP系列儀表，歡迎來電咨詢采購！

電話：020-32056155

傳真：020-82348703

QQ咨詢: 2025895975

聯系人：李秉浩

產品特性：

● 接現場二線制智能變送器。
● 給變送器提供配電電壓 16.5～28V。
● 將變送器 4～20mA 信號隔離傳送。
● HART 信號雙向通訊隔離傳輸。
● 可選擇 4～20mA 或1～5V 信號輸出，或其它所需的直流信號。
● 模塊化表芯設計，無需零點和滿度

● 帶有工作電源指示燈。
● 單通道，輸入回路過流保護。
● 即插即拔式接線端子，DIN導軌卡式安裝。

產品參數：

工作電源

電源接線；獨立的接線端子13-，14+，可帶電拔插

電源電壓；（20~30）VDC

電源指示；通電LED燈亮；綠色

輸入回路：（Exia）IIC危險區）

輸入通道：端子1-、2+、（參見端子接線圖）

信號輸入：變送器（4～20）mA；HART數字信號驅動變送器的配電電壓≥16V

輸入阻抗：內置輸入取樣電阻50Ω

輸出回路（安全區）

輸出通道：端子11-、12+接線（參見端子接線圖）

輸出電流：（4~20）mA，HART數字信號、電流輸出時允許負載：0～550Ω

紋波（Vp-p）：＜ 10mV

選型表：

型號	輸入信號	輸出信號	通道數
WP-8041-EX	（4~20）mA DC（帶配電）	（4~20）mA DC	一進一出

端子接線：拔插式接線端子，通過自升壓簧片式壓緊連接。導線采用截面積不超過2.5mm²的多束或單股電纜
