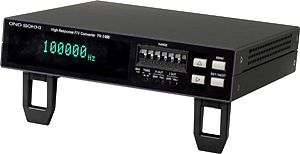

FV-1400電壓變換器

時間： 2013-11-23　

FV-1400電壓變換器,電話：020-32056193，傳真：020-82348703

高速F/V頻率電壓轉換器FV-1400的最大輸入信號頻率為120 kHz，與轉速或速度等成比例的頻率信號的每個周期可高速進行電壓與電流變換，具有優異的響應特性。

使用全量程模式可高精度地測量記錄轉速的變化，使用偏差輸出模式可高精度地測量記錄轉速的變動狀態。設定使用數碼鍵操作簡單，表示使用熒光管表示器易于觀測。并可使用直流電源及車載測量。

發動機電機的轉速上升特性，定轉速時轉速的微小變化等，轉速/流速/頻率的變化現象的測量/記錄時使用非常有效。

特長

• 最大輸入信號頻率 120 kHz

• 信號的每個周期進行高速變換

• 采用縱向(上方)堆棧

• 具備校準信號輸出功能(零基準/滿量程)

• 對應直流電源，可使用車輛電源(DC 12 – 42 V)

• 可切換表示頻率或轉速

• 使用熒光管表示器，易于觀測

• 配有數碼開關，便于參數設定。

  主要用途:

  • 電機的轉速上升特性

• 各種機器的轉速性能測量

• 發動機電機的轉速變動測量

• 超負荷的轉速性能試驗

簡要規格

變換時間	1信號周期加7.6 μs(DSP計算時間)以內 1信號周期加9.0 μs(移動平均計算)以內
輸入阻抗	2.2 kΩ
輸入形式	單獨絕緣
輸入耦合	DC/AC(0.9 Hz 約-3 dB)
輸入端子	BNC(CO2型) 端子臺(對應傳感器輸入)
輸入信號脈沖最小時間	4 μs
輸入信號形式	AC輸入信號電壓范圍：0.3 Vp-p ～ 30 Vp-p DC輸入信號電壓范圍：Lo；+1 V 以下、Hi；+4 ～ 30 V 傳感器輸入信號(選配功能)：線差動(RS-422A)
觸發電平調整范圍	0 ～ +5 V
信號沿選擇	上升沿或下降沿
輸入頻率量程	1Hz ～ 120 KHz 全尺標模式 1 ～ 120000 Hz范圍內1 Hz單位任意設定 1 ～ 120000 r/min范圍內1 r/min單位任意設定 偏差模式 測量頻率范圍120 kHz內以下各選擇(±1％、±5％、±10％、±20％、±50％)設定
輸入計數分辨率	28 bit(計數頻率160 MHz)
模擬輸出端子	BNC(CO2型，電壓輸出)，端子臺(電流輸出)
數模分辨率	16 bit
模擬輸出地通濾波器	OFF或 1 kHz
模擬輸出信號	電壓輸出 0 ～ 10 V(全尺標模式) ± 5 V(偏差模式) ± 10 V(偏差模式，選配功能) 電流輸出 0 ～ 16 mA(4 ～ 20 mA) 出廠時，0 ～ 16 mA，負載阻抗500 Ω以下
輸出直流偏置	電壓輸出：± 10 mV以內 電流輸出：± 0.01 mA以內
穩定系數	電壓輸出：± 0.02％/F.S./℃ 電流輸出：± 0.07％/F.S./℃
負載阻抗	100 kΩ以上
直線性	電壓輸出 DC：± 0.1％(全尺標模式) AC：± 0.2％(全尺標模式) 偏差模式請參照附屬線性精度數據表 電流輸出 DC：± 0.7％(全尺標模式) AC：± 1.4％(全尺標模式) 偏差模式請參照附屬線性精度數據表
脈沖輸出(選配功能)	輸出電壓：Lo：+1 V 以下，Hi：+4.5 V 以上 負載阻抗：100 kΩ以上
表示	SIG：輸入信號時SIG指示燈為發光狀態 數值表示精度：± 0.01 % ± 1計數
校準信號	電壓輸出 零基準ZERO：0 V 滿量程FULL：10 V 電流輸出 零基準ZERO：0 mA(4 mA) 滿量程FULL：16 mA(20 mA)
移動平均處理	2、4、8、16、32 次
脈沖數設定	1 ～ 3600 P/R
傳感器用電源	+12 V ± 10％、150 mA +5 V ± 10％、150 mA
連接臺數	2 臺(需使用專用AC電源適配器)
使用電源及電壓	DC 10 ～ 42 V或專用AC電源適配器(配件)
電源端子	MSTBA 2,5/4-G-5.08(本機端，菲尼克斯制) MSTB 2,5/4-ST-5.08(電源電纜端，菲尼克斯制)
消費功率	約15 VA
使用溫度范圍	0 ～ +40 ℃
保存溫度范圍	-10 ～ +55 ℃
使用濕度范圍	0 ～ 80％(不結露)
保存濕度范圍	0 ～ 90％(不結露)
外觀尺寸	210(W)×59(D)×214(D) mm(包含凸出部分)
重量	約 1 kg

●線性精度數據表(偏差模式電壓輸出)

輸入形式	中心頻率	1%	5%	10%	20%	50%
DC	10 k ～ 120 k	± 10 %	± 2 %	± 1 %	± 0.5 %	± 0.2 %
	1 ～ 10 k	± 5 %	± 1 %	± 0.5 %	± 0.25 %	± 0.1 %
AC	10 k ～ 120 k	± 20 %	± 4 %	± 2 %	± 1 %	± 0.4 %
	1 ～ 10 k	± 10 %	± 2 %	± 1 %	± 0.5 %	± 0.2 %

●線性精度數據表(偏差模式電流輸出)

輸入形式	中心頻率	1%	5%	10%	20%	50%
DC	10 k ～ 120 k	± 10 %	± 2 %	± 1 %	± 0.5 %	± 0.2 %
	1 ～ 10 k	± 5 %	± 1 %	± 0.5 %	± 0.25 %	± 0.1 %
AC	10 k ～ 120 k	± 20 %	± 4 %	± 2 %	± 1 %	± 0.4 %
	1 ～ 10 k	± 10 %	± 2 %	± 1 %	± 0.5 %	± 0.2 %

注意
＊ 電流輸出的綜合精度為偏差模式精度數據表中輸出精度與相應全尺標電流輸出精度統合后的精度。

電流的計算例 條件：輸入信號為DC形式，中心頻率50 kHz，偏差為5 %時 電流輸出的綜合精度 = 偏差輸出精度 + 全尺標電流精度 = 2 % ＋ 0.7 % ＝ 2.7 %
