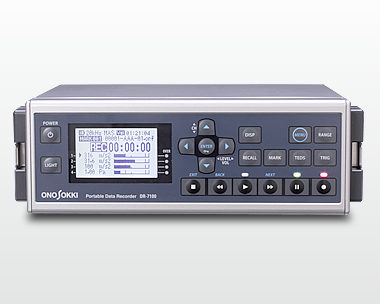

DR-7100記錄儀

時間： 2013-11-25　

DR-7100記錄儀,電話：020-32056193，傳真：020-82348703

DR-7100便攜式聲學振動記錄儀，可以簡單地進行完成聲學振動信號的高精度數據采集的記錄儀。
我們的生活環境中，越來越多的伴隨著各種各樣的產生噪聲及振動的機器及裝置，如汽車，鐵道車輛，家用電器，風力發電裝置等。各種產品的設計研發團隊，努力使得產品更加低噪聲，聲音更加悅耳，振動更加小。通過產品的靜音程度不斷提高，使得以前在使用環境中不太在意的振動噪聲的影響突出起來。
因此，在聲學振動測試中，需要便于攜帶，操作簡單，能夠迅速并且正確地高精度進行數據記錄的記錄儀。
DR-7100便攜式聲學振動記錄儀，正是滿足這種實際需求的記錄儀。

特長：高速采樣，高精度數據記錄(4ch 40 kHz 分析頻率范圍 24 bit ^*1)

• 動態量程高達 90 dB以上

• 配有專用轉速脈沖輸入通道(1通道)

• 支持SDHC 8 G存儲卡

• 支持TEDS規格傳感器設定便捷

• A5尺寸

• 提供波形表示處理軟件(OS-2500)

• 雙機聯機功能(選購功能)

^*1 40 kHz分析頻率范圍記錄功能為選購功能(標準為20 kHz分析頻率范圍記錄功能)

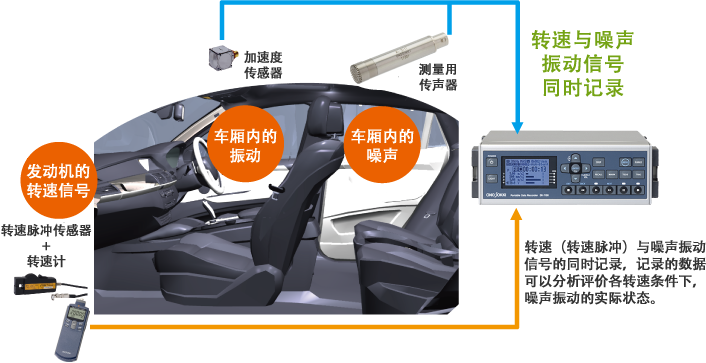

應用例

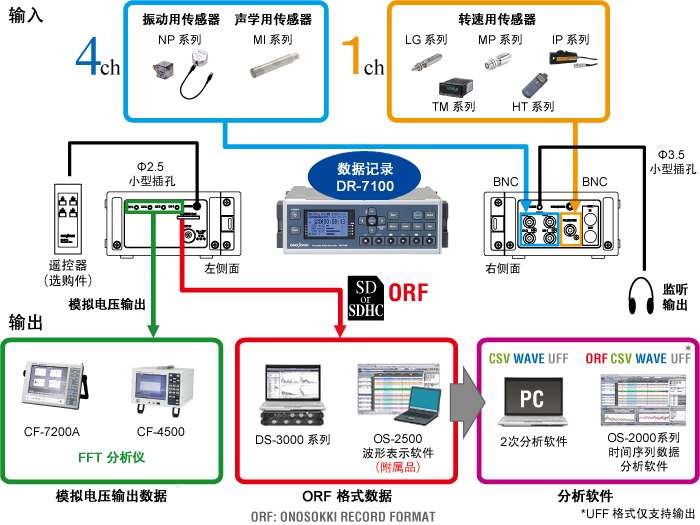

測量系統的組成

簡要規格

通道數	輸入通道 × 4 轉速/外部觸發輸入通道 × 1
	輸出通道 × 4 監聽輸出通道 × 1
輸入端子	BNC型(電壓輸入/CCLD 方式切換)
TEDS	支持IEEE1451.4 (TEDS)(Ver.1.0以上)
A/D轉換器	24 bit
記錄分析頻率量程	100 Hz，500 Hz，1 kHz，5 kHz，10 kHz，20 kHz，40 kHz (※40 kHz為選購功能)
頻率特性	DC耦合：DC～3 Hz ±1.0 dB 3 Hz～40 kHz ±0.5 dB AC耦合：1～3 Hz ±1.0 dB 3 Hz～40 kHz ±0.5 dB
輸入電壓量程	0.01，0.0316，0.1，0.316，1，3.16，10 Vpk　7量程
動態量程	90 dB以上(記錄數據分析頻率范圍 20 kHz量程，輸入電壓量程1 V，TYP)
轉速輸入	AC：正弦波或方波 DC：脈沖幅寬 5 μs 以上的方波 輸入電壓14.1 V以下
觸發類型	外部，內部，時間
觸發前置	0，1，5 s(觸發時刻的前置時間)
校準功能	TEDS型傳感器直接校準 一般傳感器的靈敏度數值設定
記錄數據格式	ORF格式(Onosokki Record Format)
記錄媒介	SD(容量 256 MB)，SDHC(容量 4 GB，8 GB)(僅限于已檢驗的存儲卡產品)
記錄數據時間	約 43 分鐘(4通道同時記錄)，約172分鐘(1通道記錄) (20 kHz × 2.56，24 bit，使用2 GB存儲卡) 連續記錄容量為 2 GB
電源	干電池(5號堿性或鎳氫電池)4節 外接直流電源：+10 V ～ +18 V
電池壽命	4.5小時以上(鎳氫電池使用時) (記錄分析頻率量程 20 kHz，4通道同時記錄，CCLD有效狀態)
外觀尺寸	199(W) × 148(D) × 70(H) mm
重量	1.1 kg以下(不含電池)
附件	5號堿性電池 4 節 256 MB SD存儲卡 1 個 DS-7100用波形表示軟件 (OS-2500) 1 套 攜帶套 1 個 背帶 1 個 耳機話筒 1 套 使用說明 1 冊
選購件	DR-0720 40 kHz記錄分析頻率量程擴大功能 DR-0730 2單元連接功能 DR-0703 2單元連接功用電纜 DR-0745 AA濾波器開關功能 ※1 DR-0711 遙控器 AX-501 輸出用信號電纜 (2 m) BNC接頭←→小型插頭 (φ2.5) MX-101 輸入用BNC信號電纜 (1.5 m) – AC電源適配器(STD-1533PA) – AC電源適配器用電源電纜 – 車用蓄電池 (12 V) 連接用電源電纜 (5.4 m) – SDHC 存儲卡 (4 GB, 8 GB)　※2

※1　AA濾波器：Anti-Aliasing 假頻濾波器。
假頻濾波器是一種低通濾波器，使用它可以防止在數據采樣時由信號的高頻成分產生的混頻誤差。

※2　推薦使用存儲卡：4 GB (Transcend TS4GSDHC150)，8 GB (Transcend TS8GSDHC150)
